The system must be loaded with boot flash files and a bootable system on disk.
Applying carefully the following instruction, you should be able to complete the task.
Please, pay attention! The disk image, named centosalix.tib has been created using ACRONIS TRUE IMAGE 11 and is greater than 1 GB.
So you must use the same utility to have the original image and... the download of the .tib file can take a lot of time if your
Internet connection is not so fast.
CONTENTS
Into the site DOWNLOAD section you will find:
- centosalix.tib: Centos 5.3 image for the Alix platform (generated by True Image 11)
- alixflash.zip: files needed for the Alix flash file system
HOW TO
FLASH setup (in windows environment)
1) Inserire la compact flash (da 8 MB in su) nell'apposito lettore
2) Individuare la lettera assegnata all'unita' (tramite ad esempio gestione risorse)
3) Formattare la flash con file system FAT (non FAT32)
4) scaricare e scompattare il file flash.zip
5) Aprire una shell di comanandi DOS
6) spostarsi nella directory in cui flash.zip e' stato scompattato
7) eseguire syslinux -m -a X:
X e' l'unita di lettera assegnata alla flash.
ATTENZIONE: verificare con molta attenzione l'unita' di lettera al fine di non compromettere il corretto avvio del sistema operativo Windows!!!!
8) Copiare nella flash i file presenti nella directory flash
DISK setup
0) Prerequisiti: avere una copia di True Image 11 home edition
1) Scaricare l'immagine centosalix.tlb e carcarla su una chiavetta USB
2) Collegare il disco ad un PC tramite adattatore USB o IDE
3) Effettuare il boot del PC dal cd di True Image
4) Selezionare Acronis True Image Home (full version) e aspettare il completamento del boot
5) Selezionare Recovery
6) Leggere e seguire le istruzioni del Wizard.
In particolare
a) Selezionare l'immagine da ripristinare (centosalix.tlb) e andare avanti
b) Selezionare "restore disks or partition" e andare avanti
c) Selezionare la partizione da ripristinare (la prima, non selezionare l'MBR) e andare avanti
d) a seconda della dimensione del disco scegliere se ridimensionare la partizione o no. La dimensine originale e' di 20 GB (di cui occupata e' circa un giga).
e) selezionare il disco e la partizione del disco su ripristinare l'immagine
f) Impostare la partzione come Primary
g) Selezionare il tipo di file system (lasciare quello di default: Ext3)
h) Selezioanre la dimenzione della partizione (lasciare i valori predefiniti)

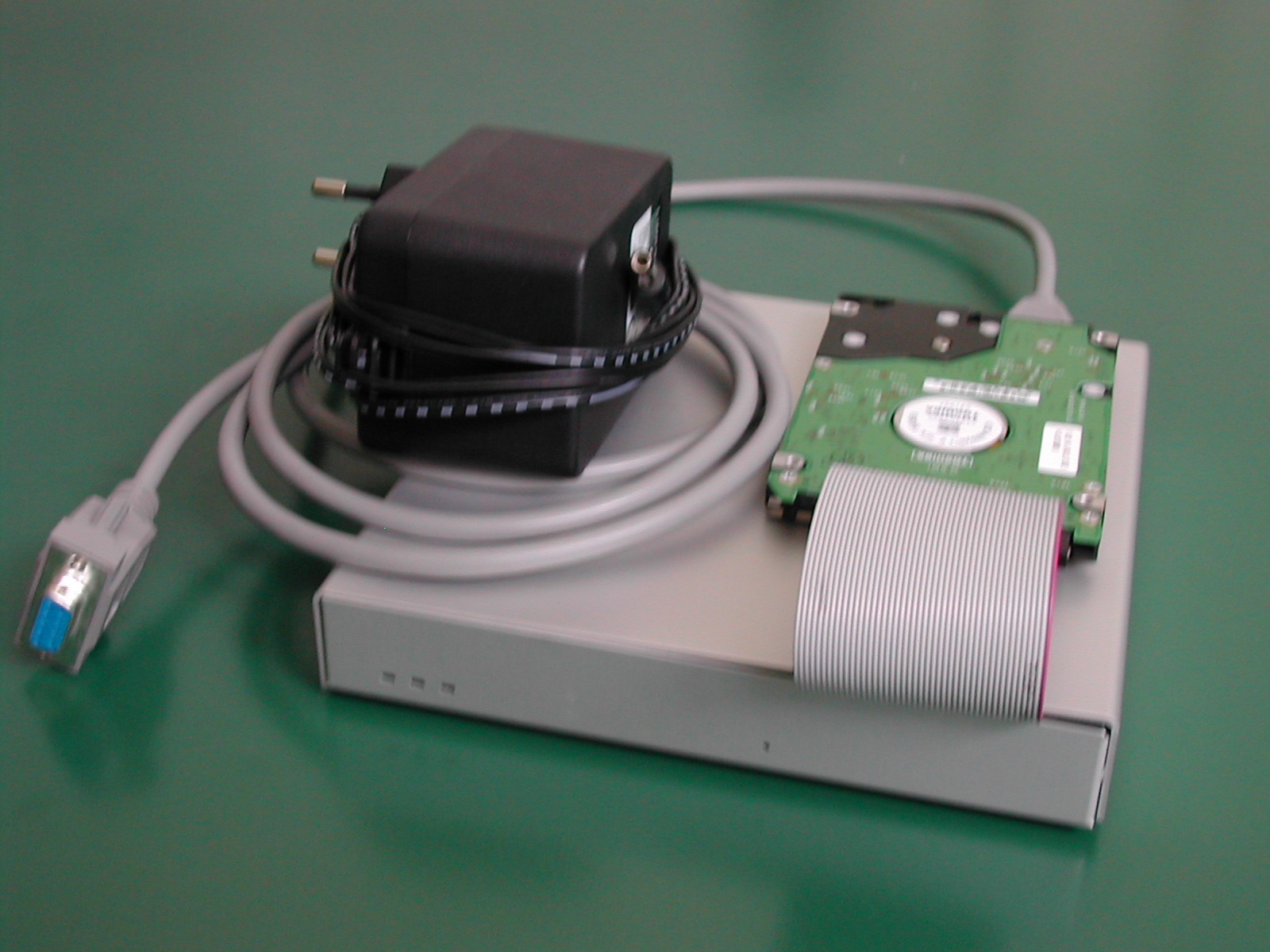

CONNESSIONE DEL DISCO ALLA ALIX (connessione IDE)
1) Collegare il disco tramite l'apposita piattina alla scheda madre (fare molta attenzione al PIN OUT dei connettori)
2) Configurare il disco in modalita' SLAVE con l'apposito jumper (istruzioni solitamente presenti suil dorso del disco)
3) Configurare il BIOS della Alix in modo che aspetti che rilevi il disco slave e aspetti che sia pronto
a) accendere la Alix e premere il tasto S durante il test della memoria
b) impostare le opzioni W e V (se attive appaiono degli asterischi vicino)
PC Engines ALIX.2 v0.98j
640 KB Base Memory
261120 KB Extended Memory
01F0 Master 848A CF 128MB
Phys C/H/S 1002/8/32 Log C/H/S 1002/8/32
BIOS setup:
(9) 9600 baud (2) 19200 baud *3* 38400 baud (5) 57600 baud (1) 115200 baud
*C* CHS mode (L) LBA mode *W* HDD wait *V* HDD slave (U) UDMA enable
(M) MFGPT workaround
(P) late PCI init
*R* Serial console enable
(E) PXE boot enable
(X) Xmodem upload
(Q) Quit
CONNESSIONE DEL DISCO USB ALLA Alix (tramite cassettino o adattatore alimentato esternamente)
1) Collegare il cassettino del disco all'interfaccia USB e alimentarlo
Thanks to Sergio for the support and
73 de I1YRB
